矿用电缆是煤矿用电缆的简称，矿用电缆均为阻燃电缆，都应经过安标矿用产品安全标志中心颁发矿用产品安全标志证书。U型（M型）煤矿用橡套电缆
2 产品标准
本产品按GB/T12972-2008《矿用橡套软电缆》、MT818-2009《煤矿用阻燃电缆》生产，同时还可根据用户需要按电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
3 适用范围
矿用橡套软电缆适用于工频额定电压U0/U 8.7/10KV及以下矿用动力装置用移动敷设的电缆。
3.1 使用特性
● 工频额定电压U0/U为380/660V、660/1140V、1.9/3.3kv、3.6/6kv、6/10KV、8.7/10KV。
●电缆导体的zui高允许工作温度：65℃ 90℃
● 电缆允许zui低的工作环境温度为-35℃
● 电缆弯曲半径：不大于电缆外径的6倍。
矿用电缆包括mc电缆，mcp电缆，mz电缆，mzp电缆，myq电缆，my电缆，mcptj电缆，myptj电缆，mvv电缆，mkvv电缆，myjv电缆，mkyjv电缆，mhyv电缆，ugf电缆，高压矿用电缆，10kv橡套电缆，6kv矿用电缆，矿用移动电缆，矿用阻燃电缆，mcpt电缆，矿用橡套电缆。

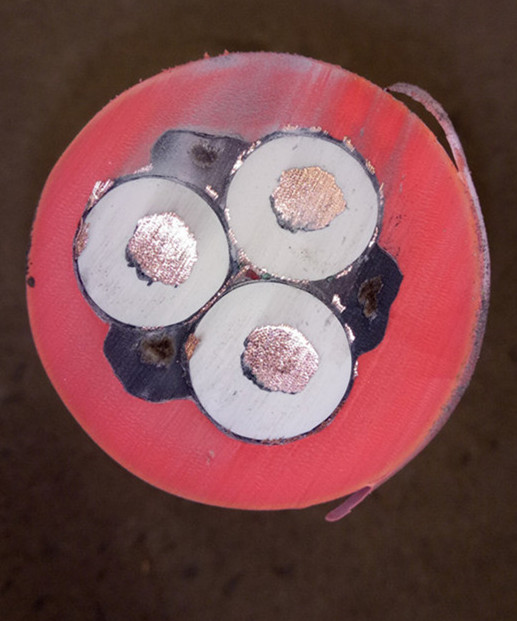

MYPT高压屏蔽橡套软电缆8.7/10KV小猫牌

1 介绍

3.2 选择
矿井供电系统中，高压供电线路一般都采用铠装电缆，其故障率相对低压供电所采用的[1]要少得多。采区供电是供电系统中的薄弱环节，工作环境又较差，因而如何选择电缆的型号与截面，关系到供电运行的安全。下面介绍电缆的选型和电缆截面的选择方法。
3.3 电缆型号的选择
电缆型号的选择，与供电的可靠性、安全性及是否经济合理有很大的关系。《煤矿安全规程》第四百六十七条对电缆的选用制定了如下选择要求：
1.电缆实际敷设地点的水平差应与规定的电缆允许敷设水平差相适应。
2.电缆应带有供保护接地用的足够截面的导体。
3.严禁采用铝包电缆。
4.必须选用经检验合格的并取得煤矿矿用产品安全标志的阻燃电缆。
5.电缆主线芯的截面应满足供电线路负荷的要求。

MYPT高压屏蔽橡套软电缆8.7/10KV小猫牌


6.对固定敷设的高压电缆要求：
（1）在立井井筒或倾角45°其以上的井巷内，应采用聚氯乙烯缘粗钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯缘粗钢丝铠装聚氯乙烯护套电力电缆。
（2）在水平巷道或倾角45°以下的井巷内，应采用聚氯乙烯缘钢带或细钢丝铠装聚氯乙烯护套电力电缆、交联乙烯钢带或细钢丝铠装聚氯乙烯护套电力电缆。
（3）在进风斜井、井底车场及其附近、中央变电所至采区变电所之间，可以采用铝芯电缆；其他地点必须采用铜芯电缆。
（4）固定敷设的低压电缆，应采用Mw铠装或非铠装电缆或对应电压等级的移动橡套软电缆。
（5）非固定敷设的高低压电缆，必须采用符合Mr818标准的橡套软电缆。移动式和手持式电气设备应使用专用橡套电缆。
（6）照明、通信、信号和控制用的电缆，应采用铠装通信电缆、橡套电缆或M、厂、厂型塑力缆。
（7）低压电缆不应采用铝芯，采区低压电缆严禁采用铝芯。
