1 、 概述
1.1 产品执行标准:MT818.6-2009
1.2 产品的型号名称和用途见表1。
表1
|
型号
|
名称
|
用途
|
|
MYPTJ-3.6/6
|
煤矿用移动金属屏蔽监视型橡套软电缆
|
额定电压3.6/6kV的井下移动变压器及类似设备的电源连接线
|
|
MYPTJ-6/10
|
煤矿用移动金属屏蔽监视型橡套软电缆
|
额定电压6/10kV的井下移动变压器及类似设备的电源连接
|
|
MYPTJ-8.7/10
|
煤矿用移动金属屏蔽监视型橡套软电缆
|
额定电压8.7/10kV的井下移动变压器及类似设备的电源连接
|
1.3 产品型号含义
|
一部分
|
第二部分
|
第三部分
|
第四部分
|
第五部分
|
|
M
|
Y
|
PT
|
J
|
额定电压U0/U (kV)
|
一部分:用大写字母M表示煤矿用阻燃电缆的系列代号。
第二部分:用大写字母Y表示采煤设备(移动)用电缆。
第三部分:用大写字母PT表示金属屏蔽电缆。
第四部分:大写字母J表示电缆带有监视线芯。
第五部分:用阿拉伯数字表示额定电压U0/U，单位为kV。

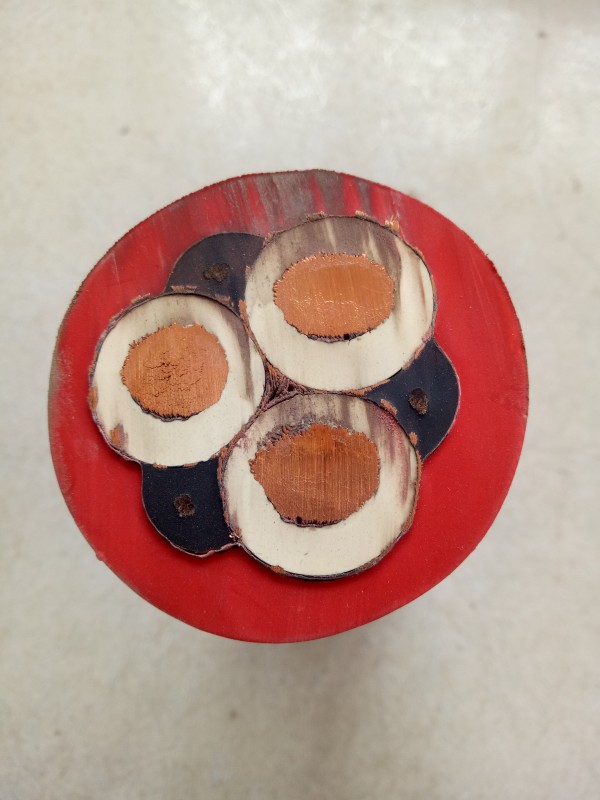

1.4 产品结构图
1-动力线芯导体;2-导体屏蔽;3-缘;4-缘屏蔽(兼作接地线);
5-内护套; 6-监视线芯及半导电带包层;7-缘包带;8-外护套
2 、主要性能指标
2.1 导体单线镀锡。导体单线直径和20℃导体直流电阻见表2规定。
表2
|
标称截面 mm2
|
导体中单线zui大直径 mm
|
20℃导体zui大直流电阻 Ω/km
|
|
25
|
0.41
|
0.795
|
|
35
|
0.41
|
0.565
|
|
50
|
0.41
|
0.393
|
|
70
|
0. 51
|
0.277
|
|
95
|
0.51
|
0.210
|
|
120
|
0.51
|
0.164
|
|
150
|
0.51
|
0.132
|
2.2 20℃缘电阻符合表3的规定。
表3
|
动力线芯导体标称截面 mm2
|
3.6/6 kV动力线芯缘电阻
MΩ·km
|
6/10 kV动力线芯缘电阻
MΩ·km
|
8.7/10 kV动力线芯缘电阻
MΩ·km
|
监视线芯20℃时缘电阻MΩ·km
|
|
25
35
50
|
≥650
≥550
≥500
|
≥700
≥650
≥550
|
≥1250
≥1150
≥1000
|
≥5
≥5
≥5
|
|
70
|
≥450
|
≥500
|
≥900
|
≥5
|
|
95
|
≥400
|
≥450
|
≥800
|
≥5
|
|
120
|
≥350
|
≥400
|
≥750
|
≥5
|
|
150
|
≥350
|
≥350
|
≥700
|
≥5
|
3、 电缆的规格符合表4、表5、表6的规定。
表4
|
芯数×导体标称截面 mm2
|
标称厚度 mm
|
电缆外径 mm
|
|
动力线芯
|
地线芯
|
监视线芯
|
动力线芯缘
|
内护套
|
外护套
|
MYPTJ-3.6/6
|
|
3×25
3×35
3×50
|
3×16/3
3×16/3
3×16/3
|
3×2.5
3×2.5
3×2.5
|
4.0
4.0
4.0
|
2.5
2.5
2.5
|
5.5
5.5
5.5
|
61.0~69.0
63.5~72.0
67.5~76.0
|
|
3×70
|
3×25/3
|
3×2.5
|
4.0
|
2.5
|
5.5
|
72.5~82.0
|
|
3×95
|
3×35/3
|
3×2.5
|
4.0
|
2.5
|
5.5
|
77.0~87.0
|
|
3×120
|
3×35/3
|
3×2.5
|
4.0
|
2.5
|
5.5
|
80.5~90.0
|
|
3×150
|
3×50/3
|
3×2.5
|
4.0
|
2.5
|
5.5
|
84.5~94.5
|
表5
|
芯数×导体标称截面
mm2
|
标称厚度
mm
|
电缆外径
mm
|
|
动力线芯
|
地线芯
|
监视线芯
|
动力线芯缘
|
内护套
|
外护套
|
MYPTJ-6/10
|
|
3×25
|
3×16/3
|
3×2.5
|
4.5
|
3.0
|
5.5
|
63.0~71.0
|
|
3×35
|
3×16/3
|
3×2.5
|
4.5
|
3.0
|
5.5
|
66.0~74.5
|
|
3×50
|
3×25/3
|
3×2.5
|
4.5
|
3.0
|
5.5
|
70.5~79.5
|
|
3×70
|
3×35/3
|
3×2.5
|
4.5
|
3.0
|
5.5
|
74.5~84.0
|
|
3×95
|
3×50/3
|
3×2.5
|
4.5
|
3.0
|
5.5
|
79.5~88.5
|
|
3×120
|
3×50/3
|
3×2.5
|
4.5
|
3.0
|
5.5
|
82.5~92.0
|
|
3×150
|
3×50/3
|
3×2.5
|
4.5
|
3.0
|
5.5
|
86.5~96.5
|
表6
|
芯数×导体标称截面
mm2
|
标称厚度
mm
|
电缆外径
mm
|
|
动力线芯
|
地线芯
|
监视线芯
|
动力线芯缘
|
内护套
|
外护套
|
MYPTJ-8.7/10
|
|
3×25
|
3×16/3
|
3×2.5
|
5.5
|
3.0
|
5.5
|
67.0~76.0
|
|
3×35
|
3×16/3
|
3×2.5
|
5.5
|
3.0
|
5.5
|
71.0~80.0
|
|
3×50
|
3×25/3
|
3×2.5
|
5.5
|
3.0
|
5.5
|
75.0~84.5
|
|
3×70
|
3×35/3
|
3×2.5
|
5.5
|
3.0
|
5.5
|
79.0~88.0
|
|
3×95
|
3×50/3
|
3×2.5
|
5.5
|
3.0
|
5.5
|
83.5~93.0
|
|
3×120
|
3×50/3
|
3×2.5
|
5.5
|
3.0
|
5.5
|
86.5~96.5
|
|
3×150
|
3×50/3
|
3×2.5
|
5.5
|
3.0
|
5.5
|
91.0~101.5
|
4、成品试验
4.1 3.6/6 kV电缆的动力线芯经受12.5kV·5min的工频电压试验而不击穿;6/10 kV电缆的动力线芯经受21kV·5min的工频电压试验而不击穿;8.7/10 kV电缆的动力线芯经受30.5kV·5min的工频电压试验而不击穿;
4.2 3.6/6 kV、6/10 kV、8.7/10 kV电缆应在1.73 U0电压下进行局部放电试验，放电量不大于20pC;
4.3成品电缆的屏蔽层的过渡电阻不大于3kΩ。
5、阻燃性能
5.1 单根垂直燃烧试验符合MT386-1995标准规定;
5.2 负载条件下燃烧试验符合MT386-1995标准规定
5.3 成束燃烧试验符合MT386-1995标准规定。
6、工作环境
6.1 额定电压U0/U为3.6/6kV 、6/10 kV、8.7/10 kV。
6.2 电缆导体的长期允许工作温度为90℃。
6.3 电缆的zui小弯曲半径为电缆直径的6倍。
6.4 电缆的地线芯必须良好接地。
7、 标志
7.1 电缆表面有制造厂名、型号、规格安全标志标识的连续标志。
8 、电缆运输储存
8.1 电缆整齐卷绕在电缆交货盘上。电缆端头紧密包封，露出电缆盘外的长度满足交流耐压试验的要求，
8.2 每一电缆盘上只允许卷绕同一型号同一规格的电缆。
8.3防止严重弯曲及其它机械损伤。
9、警示语
9.1 电缆盘上标明电缆盘正确的转旋方向。
9.2防止水分潮气浸入电缆。
9.3防止高温及在阳光下曝晒。
|
