YH YHF电焊机电缆

型号 名称
YH 天然胶护套电焊机电缆
YHF 氯丁或其它相当的合成胶弹性体护套电焊机电缆
2 使用特性
特别柔软，具有良好的弯曲性能。护套材料采用天然橡胶或氯丁橡胶混合物，可以适用于不同的场合。
氯丁橡胶混合物护套具有耐热、耐油和不延燃性能。本产品适用于对地电压交流不超过200V和脉动直流峰值400V电焊机用二次侧接线及连接电焊机用。电缆的zui大工作温度为65℃
3 型号说明
型号 额定电压 芯数 截面 （mm 2 ） 标准
YH 、 YHF 不作要求 1 10-185 GB5013.3-1985

YH铜芯电焊机电缆YHF野外用焊把线

4 规格参数
规格 电缆参考数据
标称截面mm2 线芯结构
根数 / 直径
mm 标称外径mm 参考重量 Kg/Km 20℃ 时导体电阻不大于 Ω/Km 长期连续负荷允许载流量
10 322/0.20 8.3 146/237 1.91 75
16 513/0.20 9.9 219/237 1.16 105
25 798/0.20 11.3 314/335 0.758 135
35 1121/0.20 12.5 419/442 0.536 170
50 1596/0.20 14.6 583/615 0.379 215
70 2220/0.20 16.9 798/839 0.268 265
95 2997/0.20 19.2 1059/1111 0.198 325
120

YH铜芯电焊机电缆YHF野外用焊把线

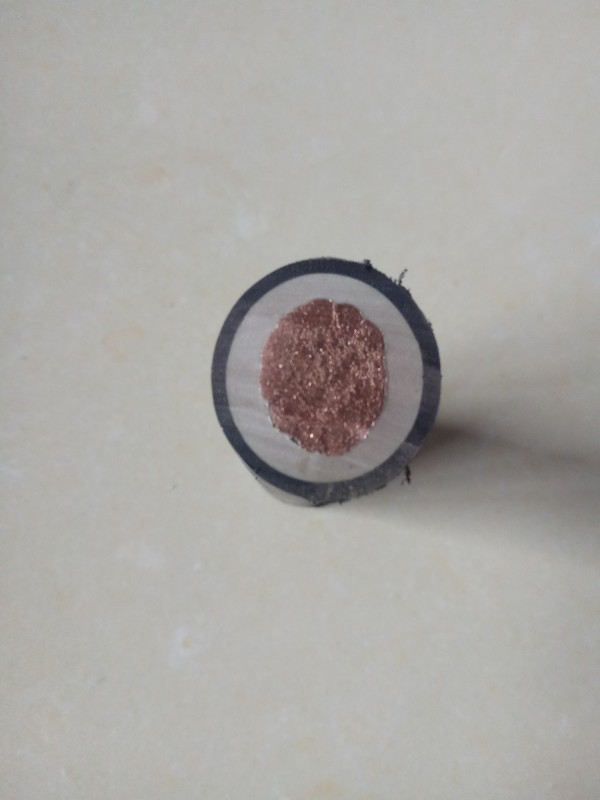

电焊机电缆(YH电缆)全称高强度橡套电焊机电缆，俗称焊把线，是YC电缆(通用橡套电缆)的一种。用于电焊机二次侧接线及连接电焊钳、电焊机的专用电缆，其特性是电阻大、电压低。工作电压一般为450V到750V。电焊机电缆的结构为单线芯，一般为多根铜丝组成铜丝组，多组铜丝组则组成电焊机电缆的导体部分，所以YH电缆线体较粗，铜丝数百根。多组铜丝的周围被一层耐热聚酯薄膜缘包裹。缘层一般为橡胶，铜丝为无氧铜，这样，才能保证线芯的良好导电性及电缆的安全性。常用电焊机电缆的规格型号有16平方、25平方、35平方、50平方、70平方、95平方、120平方等。
