| DJYRVPR 屏蔽计算机电缆的详细资料 | ||||||||||||||

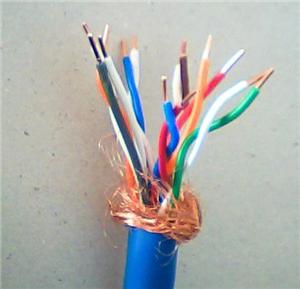

| DJYRVPR屏蔽计算机电缆 计算机电缆属于电气装备用电缆，本电缆适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化仪器仪表。根据不同环境和设备的使用要求，电缆缘可采用聚乙烯、聚氯乙烯、交联聚乙烯、氟塑料、硅橡胶等材料。 基本信息 中文名称 计算机电缆 或 仪表电缆 DJYRVPR屏蔽计算机电缆 产品额定电压 300/500V(U0/U) 长期工作温 70、90、180 技术参数 常规计算机电缆敷设时zui低环境温度为0℃。 电缆长期允许的zui高工作温度: 缘材料名称 允许的zui高工作温度 (℃) 聚氯乙烯 70 聚乙烯 70 交联聚乙烯 90 聚烯烃材料 90、105、125、150 硅橡胶 180 氟塑料 200 zui小弯曲半径:无铠装结构应不小于电缆外径的6倍，有铠装或铜带屏蔽结构应不小于电缆外径 计算机电缆 屏蔽计算机电缆 的12倍。 在20℃时用直流500V电压试验稳定充电1min后缘电阻应符合: DJYRVPR屏蔽计算机电缆 缘材料 zui小缘电阻 MΩ·km 聚乙烯、交联聚乙烯、氟塑料 3000 聚氯乙烯、硅橡胶 25 各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路 电缆的线芯和线芯之间以及线芯与屏蔽或其它金属层之间应经受50Hz，交流电压2000V/1min或1500V/5min不击穿。 聚乙烯的缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。 DJYRVPR屏蔽计算机电缆 为了减少回路间的相互串扰和外部干扰，电缆需采用屏蔽结构。屏蔽材料有镀锡或非镀锡铜线、铜带、铜塑复合带、铝塑复合带等，其中金属带采用绕包生产方式，搭盖率通常应不小于15%，但特定标准有特殊的规定，如TICW/06规定屏蔽金属带搭盖率应不小于25%;金属丝采用编织生产方式，编织覆盖率应不小于80%，如对抗干扰有较高要求，覆盖率可不小于90%。 电缆的屏蔽要求是根据不同场合分别采用:分屏蔽(仅对绞组有屏蔽，每一个对绞组都有)、总屏蔽(电缆仅在缆芯成缆后有一层总屏蔽)、分屏蔽+总屏蔽(同时包含上述两个结构)。按照用户和使用场合的更高要求，总屏蔽结构可以采用复合屏蔽方式，即包含两层屏蔽，由金属带绕包+金属丝编织构成。 注:如果电缆有分屏蔽结构，屏蔽对之间应具有较好的缘性能，在分屏蔽外侧需要绕包聚酯带或其它非吸湿性包带。 组成材料DJYRVPR屏蔽计算机电缆 计算机电缆属于电气装备用电缆，电气装备用电缆的结构和组成材料为复杂，根据使用温度、工作环境的特殊要求，计算机电缆各结构的组成材料种类繁多，具体如下: 允许的zui高工作温度 缘护套材料名称 聚乙烯、聚氯乙烯、热塑性聚烯烃 90 聚氯乙烯、交联聚乙烯、热塑或热固性聚烯烃 聚氯乙烯、热塑或热固性聚烯烃 105 聚氯乙烯、热固性聚烯烃材料 聚氯乙烯、热固性聚烯烃 125、150 热固性聚烯烃材料 热固性聚烯烃 180 硅橡胶 硅橡胶 200 氟塑料 氟塑料 注1:超过90℃的热固性聚烯烃缘，交联方式建议采用辐照方式，尤其对于有阻燃要求的缘材料。 注2:除氟塑料和硅橡胶外，如果不考虑成本，其它护套材料均可以匹配使用于缘温度等级低于自身的电缆中。 折叠编辑本段型号 计算机电缆详细型号结构尺寸参数: 名称 DJYPV 聚乙烯缘对绞铜线编织分屏蔽聚氯乙烯护 算机电缆套计 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYVP 聚乙烯缘对绞铜线编织总屏蔽聚氯乙烯护 算机电缆套计 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYPVP 聚乙烯缘对绞铜线编织分屏蔽及总屏蔽聚 氯乙烯护套计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYP2V 聚乙烯缘对绞铜带分屏蔽聚氯乙烯护套计 算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYVP2 聚乙烯缘对绞铜带总屏蔽聚氯乙烯护套计 算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYP2VP2 聚乙烯缘对绞铜带分屏蔽及总屏蔽聚氯乙 烯护套计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYP3V 聚乙烯缘对绞铝塑复合带分屏蔽聚氯乙烯 护套计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYVP3 聚乙烯缘对绞铝塑复合带总屏蔽聚氯乙烯 护套计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYP3VP3 聚乙烯缘对绞铝塑复合带分屏蔽及总屏蔽 聚氯乙烯护套计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYPVR 聚乙烯缘对绞铜线编织分屏蔽聚氯乙烯护 计算机电缆套软 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYVPR 聚乙烯缘对绞铜线编织总屏蔽聚氯乙烯护 计算机电缆套软 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYPVPR 聚乙烯缘对绞铜线编织分屏蔽及总屏蔽聚 氯乙烯护套软计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYP2VR 聚乙烯缘对绞铜带分屏蔽聚氯乙烯护套软 计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYVP2R 聚乙烯缘对绞铜带总屏蔽聚氯乙烯护套软 计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYP2VP2R 聚乙烯缘对绞铜带分屏蔽及总屏蔽聚氯乙 烯护套软计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYP3VR 聚乙烯缘对绞铝塑复合带分屏蔽聚氯乙烯 护套软计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYVP3R 聚乙烯缘对绞铝塑复合带总屏蔽聚氯乙烯 护套软计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYP3VP3R 聚乙烯缘对绞铝塑复合带分屏蔽及总屏蔽 聚氯乙烯护套软计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 场合 DJYPV22 聚乙烯缘对绞铜线编织分屏蔽聚氯乙烯护 套钢带铠装计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 DJYVP22 聚乙烯缘对绞铜线编织总屏蔽聚氯乙烯护 套钢带铠装计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 DJYPVP22 聚乙烯缘对绞铜线编织分屏蔽及总屏蔽聚 氯乙烯护套钢带铠装计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 DJYP2V22 聚乙烯缘对绞铜带分屏蔽聚氯乙烯护套钢 装计算机电缆带铠 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 DJYVP2-22 聚乙烯缘对绞铜带总屏蔽聚氯乙烯护套钢 装计算机电缆带铠 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 DJYP2VP2-22 聚乙烯缘对绞铜带分屏蔽及总屏蔽聚氯乙 烯护套钢带铠装计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 DJYP3V22 聚乙烯缘对绞铝塑复合带分屏蔽聚氯乙烯 护套钢带铠装计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 DJYVP3-22 聚乙烯缘对绞铝塑复合带总屏蔽聚氯乙烯 护套钢带铠装计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 DJYP3VP3-22 聚乙烯缘对绞铝塑复合带分屏蔽及总屏蔽 聚氯乙烯护套钢带铠装计算机电缆 敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受  组织机构代码证：10951028-2
CCC认证编号：2003010105099692 | ||||||||||||||
